產品概述：

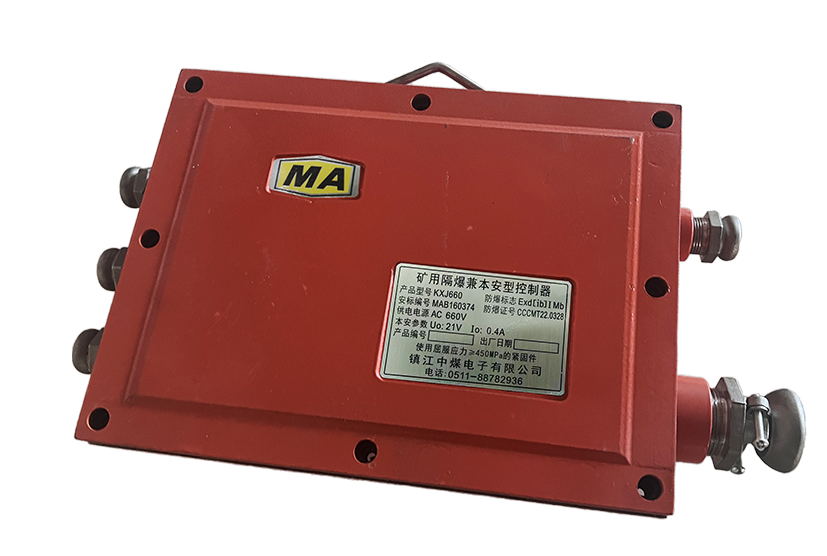

KXJ660礦用隔爆兼本安型控制器應用于井下一些固定場所或移動設備上，控制器的配接設備是具有恒流脈沖控制輸出信號的傳感器，

當控制器發出斷電命令時，傳感器執行斷電命令。

技術參數：

1 供電電源

     供電電源: AC 660V/127V；

     最大整機功率：≤25W。

2  1路18V直流電源對外供電：

a)標稱輸出電壓：18V；

b)額定輸出電流：400mA；

c) 周期與隨機偏移峰-峰值：≤250mV；

d) 過壓保護值：≤18.8V；

e)過流保護值：≤800mA；

3 輸入信號（2種信號）

數字信號：1路恒流型電流脈沖（本安），速率為1200bps；“1”時不小于4mA，“0”時不大于＋0.2mA。（負載阻抗0～600Ω）；

控制信號：“通”是1路電壓脈沖，電壓＜17V，電流＜50mA，持續時間t＜200ms。

“斷”是1路電壓脈沖，電壓＜17V，電流＜50mA，持續時間t＜200ms。

4 控制輸出信號（控制器輸出到要斷電設備上的控制信號，非本安的）

       接點：1路

       接點容量：AC36V/3A；導通壓降：≤2V；截至漏電流：≤0.3mA。

5 控制執行時間：從接收到控制信號到輸出相應控制狀態的時間不大于2s。

6 主要功能

a）控制器應具有動合和動開接點輸出。

b）動合和動開接點均能根據輸入信號輸出相應的控制狀態且保持。

c）控制器的輸出應能滿足交流控制的需要。

d）控制器具有兩路本安直流電源輸出的功能。

安標編號：MAB160374
