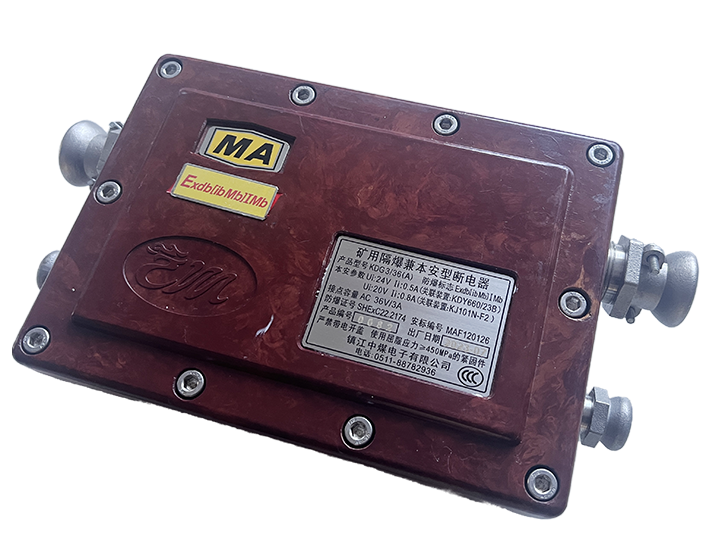

產品概述：

本斷電器采用脈沖編碼控制原理制成?？刂凭€(xiàn)兩根，兼作驅動電源，工作時無需外接電源，斷電器的受控接點，屬點發式控制，狀態保持要

由電路完成，失電后狀態復原。斷電器中前面設有8位撥碼開關，監控儀主機發向斷電器的信號不是斷電命令，而是8路傳感器的超限信息，

各路斷電器可獨立選擇受控關系。斷電器中后面設有4位撥碼開關，前2位是本機和異機控制權選擇開關，第4位用來設定輸出接點的常開/常閉。

 技術參數：

1 供電電源：額定工作電壓：DC18V；最大工作電流： ≤50mA。

2 輸入信號：

a)具有1路數字脈沖編碼輸入信號（本安），脈沖幅度為14V－24V，速率為 2400bp s。

b)具有1路控制反饋信號（非安）：1路交流電壓輸入；當反饋信號有效值為  AC127（-15%）～AC 1140V（+10%）時，表明被控開關負荷側有

電即邏輯“ 1 ”；當無反饋信號≤AC20V時，表明被控開關負荷側無電即邏輯“0 ”。

3 輸出信號：

a)1路電流型（本安）：1mA/5mA。

b)接點類型為機械接點（非本安）（上電前1路常開，1路常閉。上電后常開、 常閉可通過撥碼轉換）。

機械接點容量（非本安）：AC36V/3A（阻性負載）。

4 控制執行時間：從接收到控制信號到輸出相應控制狀態的時間不大于0.5s。

5 信號傳輸距離：分站至斷電器信號傳輸最大距離及供電距離均為2km（使MHYVR型電纜，截面 積1.5mm²）。

6 主要功能：斷電器應具有動合和動開接點輸出。動合和動開接點均能根據輸入信號輸出相 應的控制狀態且保持。斷電器的輸出應能滿足交流控制

的需要。斷電器應具有被 控設備饋電的狀態監測和信號輸出功能。

防爆型式：礦用隔爆兼本安型，

防爆標志：“Ex db [ib Mb] I Mb”

安標編號：MAF120126
